朝日ネットにおけるソフトウエア・ロードバランサーの導入（第3回）

朝日ネットでのインフラ設計・構築を担当しているラピー・ステファンです。前回の構成説明に続き、今回は具体的な構築について紹介します。

pfSenseの構築
次回予告
採用情報

pfSenseの構築

初期インストール

https://www.pfsense.org/download/ からCD ISOまたはUSBメムスティック用インストーラーをダウンロードする。

pfSenseの仮想マシンで立てる場合、下記の設定にします：

メモリ：1GB から 2GB （乗るサービスに応じて）
OSの種類： FreeBSD 64-bit
NIC
- ドライバー：Intel E1000 （FreeBSDと相性が良い）
- ３つ準備する：
  - フロントエンド側（WAN）
    - 設定後、該当の仮想インターフェースのポリシーをCARP用に修正
  - 管理側（LAN）
  - バックエンド側（OPT1）

通常の手順に従って、コンソールからOSを入れます。管理者パスワードもこのタイミングで決めます。ウェブ管理画面を使うために、LANのみとりあえず設定して、 DHCPで自動的にアドレスを割り当てる様にします。

運用するに当たっての推奨設定とそのテンプレート化

大々的に使う場合、下記を推奨します：

基本設定を済ませた状態の仮想マシンを整備して、「仮想マシンテンプレート」として保存します
- 認証等（AD連携、管理者グループ等）
- 参照するNTPサーバー、DNSサーバー
- 社内で利用する証明局等
- 社内で簡単に証明書を発行出来るPKI（公開鍵インフラ）がある場合、展開を簡単にするために、「*.admin.internal.example.jp」等のワイルドカード証明書を作り、常備させます
- 予めパッケージや必要なパッチを適用する
  - VMwareツール
  - HAproxy
  - 管理画面がWANインターフェースにバインドしないためのパッチ（上記のNIC３つ使う構成が前提）：

--- pfsense.old/system.inc    2018-09-20 22:02:22.000000000 +0900
+++ pfsense.new/system.inc    2018-10-26 17:04:09.495919000 +0900

@@ -1451,8 +1451,21 @@
     if ($cert <> "" and $key <> "") {
         $nginx_config .= "\n";
         $nginx_config .= "\tserver {\n";
-        $nginx_config .= "\t\tlisten {$nginx_port} ssl http2;\n";
-        $nginx_config .= "\t\tlisten [::]:{$nginx_port} ssl http2;\n";
+        if (($config['interfaces']['lan']['ipaddr'] == "" or
+            $config['interfaces']['lan']['ipaddr'] == "dhcp") and
+            ($config['interfaces']['opt1']['ipaddr'] == "" or
+            $config['interfaces']['opt1']['ipaddr'] == "dhcp")) {
+            $nginx_config .= "\t\tlisten {$nginx_port} ssl http2;\n";
+            $nginx_config .= "\t\tlisten [::]:{$nginx_port} ssl http2;\n";
+        }
+        if ($config['interfaces']['lan']['ipaddr'] <> "" and
+            $config['interfaces']['lan']['ipaddr'] <> "dhcp") {
+            $nginx_config .= "\t\tlisten {$config['interfaces']['lan']['ipaddr']}:{$nginx_port} ssl http2;\n";
+        }
+        if ($config['interfaces']['opt1']['ipaddr'] <> "" and
+            $config['interfaces']['opt1']['ipaddr'] <> "dhcp") {
+            $nginx_config .= "\t\tlisten {$config['interfaces']['opt1']['ipaddr']}:{$nginx_port} ssl http2;\n";
+        }
         $nginx_config .= "\n";
         $nginx_config .= "\t\tssl_certificate         {$g['varetc_path']}/{$cert_location};\n";
         $nginx_config .= "\t\tssl_certificate_key     {$g['varetc_path']}/{$key_location};\n";
@@ -1484,8 +1497,21 @@
     } else {
         $nginx_config .= "\n";
         $nginx_config .= "\tserver {\n";
-        $nginx_config .= "\t\tlisten {$nginx_port};\n";
-        $nginx_config .= "\t\tlisten [::]:{$nginx_port};\n";
+        if (($config['interfaces']['lan']['ipaddr'] == "" or
+            $config['interfaces']['lan']['ipaddr'] == "dhcp") and
+            ($config['interfaces']['opt1']['ipaddr'] == "" or
+            $config['interfaces']['opt1']['ipaddr'] == "dhcp")) {
+            $nginx_config .= "\t\tlisten {$nginx_port};\n";
+            $nginx_config .= "\t\tlisten [::]:{$nginx_port};\n";
+        }
+        if ($config['interfaces']['lan']['ipaddr'] <> "" and
+            $config['interfaces']['lan']['ipaddr'] <> "dhcp") {
+            $nginx_config .= "\t\tlisten {$config['interfaces']['lan']['ipaddr']}:{$nginx_port};\n";
+        }
+        if ($config['interfaces']['opt1']['ipaddr'] <> "" and
+            $config['interfaces']['opt1']['ipaddr'] <> "dhcp") {
+            $nginx_config .= "\t\tlisten {$config['interfaces']['opt1']['ipaddr']}:{$nginx_port};\n";
+        }
     }

     $nginx_config .= <<<EOD

Status→System Logs→Settingsで、全体のsyslogサーバーの設定をする
Advanced→Firewall & NATで：
- Firewall Maximum Statesの値が十分（10万以上がまず妥当）
- Firewall Maximum Table Entriesの値が十分（40万以上がまず妥当）
Advanced→Miscellaneous→Cryptographic & Thermal Hardwareで：
- Cryptographic Hardwareが「AES-NI and BSD Crypto Device」の両方を使う様に設定する
Advanced→Notificationsで：
- メール通知が行ける様に、サーバーと通知先のメールアドレスを設定する
HAproxyの事前の微調整：
- syslogサーバーの設定をする
- Max SSL Diffie-Hellman size設定を4096にする
- Global Advanced設定で暗号種類を限定する ssl-default-bind-ciphers EECDH+AESGCM:EDH+AESGCM
- Internal stats portを2200に定義する
- Maximum connectionsを定めておく
微調整を経た段階のコンフィグを保存・管理して、簡単に使いまわせる様にする
- pfSenseには「Auto Configuration Backup」という機能が付いていて、pfSenseを提供するNetgate社で保存する事が出来ます： https://docs.netgate.com/pfsense/en/latest/backup/autoconfigbackup.html
- 社外のサーバーに保存出来ない場合、XML形式でのダウンロードも出来る
  - スクリプト化も可能： https://docs.netgate.com/pfsense/en/latest/backup/remote-config-backup.html
- 物理機材の場合、pfSense媒体とセットで、コンフィグをUSB等に入れてインストール時にロードすることも可能
ログインした後に出るダッシュボードに、下記のWidgetを追加する：
- Interfaces → リンク状態表示
- Interface Statistics → Packet / Byte / Errorの状態表示
- Firewall Logs → 直近のブロック等のログ
- HAProxy → 特にこのwidgetから、バックエンドサーバ−の状態表示だけでなく、簡単にメンテナンスモード切り替えの操作も可能
- Services Status → 重要プロセスの稼働状態表示
- CARP Status → MASTER / BACKUP / INIT等の状態表示

２台構成の展開、構成同期の設定

上記の既定設定を反映してテンプレートから、２台の仮想マシンを展開する。展開後のNIC設定を行います：

WAN : 設定なし → 固定のアドレスを割り当てる
LAN : DHCP → 固定の管理アドレスを割り当てる
OPT1 : 設定なし → 固定のアドレスを割り当てる１号機の管理画面にアクセスして、System→High Avail. Syncの設定画面でConfiguration Synchronization Settings (XMLRPC Sync)を下記の様に設定する：
Synchronize Config to IP : ２号機のLANアドレスを入力する
Remote System Username : admin
Remote System Password : ＜設定した管理用パスワード＞
Select options to sync : 全部選択する構成を説明している事例においては、pfSenseが担う部分がレイヤー７（L7）の処理のため、pfsyncの設定は不要です。

ゲートウエイやネットワークインターフェースの設定の注意事項

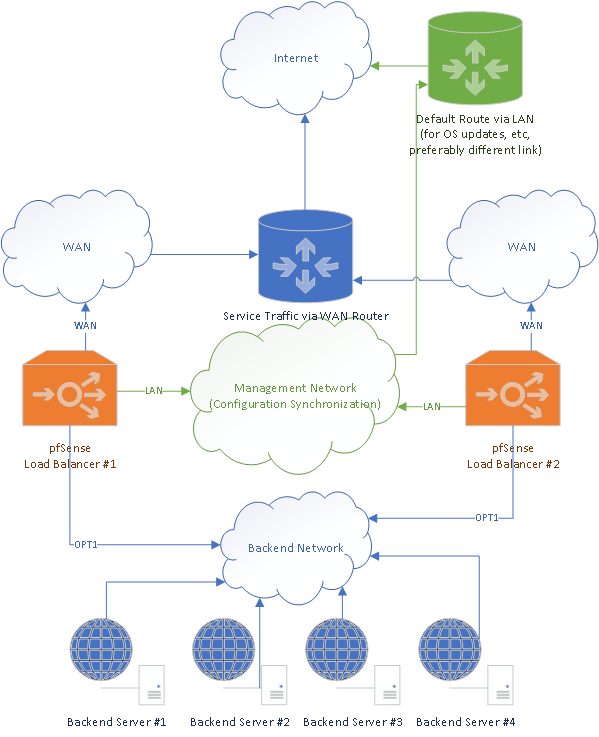

f:id:m-tuchi:20190718163558p:plain — pfSenseロードバランサー設計

ゲートウエイ定義

ゲートウエイは、LANとWANそれぞれ定義します。なお、デフォルトゲートウエイはLANを採用します。

この構成の理由は、「管理ネットワーク」（LAN）と「サービスネットワーク」（WAN）の通信の切り分けです。メンテナンス作業の際、WANインターフェースを切ってサービスを受けないようにしても、 pfSenseから発せられた通信はすべてLAN（この場合、管理ネットワーク）から行くことになります。

インターフェース調整

ただし、正しくサービストラフィックを処理するためにWANインターフェースの設定で、IPv4 Upstream gatewayを明示的に定義する必要があります。そうすることで、HTTP・HTTPSトラフィック等を許可するファイヤウオールのルールを定義する際、自動的に「reply-to (emX 10.0.0.1)」という定義が追加され、許可されたパケットに対して、返事が入ったルートから行われます。

ポリシーベースルーティングにより、デフォルトゲートウエイがLANでも、WANから入ったサービストラフィックに対する返事はWANインターフェースから出ます。

-pass in quick on em1 inet proto tcp from ! <DenyAccess> to 10.0.0.2 port = http flags S/SA keep state label "USER_RULE: Allow traffic to proxies"
-pass in quick on em1 inet proto tcp from ! <DenyAccess> to 10.0.0.2 port = https flags S/SA keep state label "USER_RULE: Allow traffic to proxies"
+pass in quick on em1 reply-to (em1 10.0.0.1) inet proto tcp from ! <DenyAccess> to 10.0.0.2 port = http flags S/SA keep state label "USER_RULE: Allow traffic to proxies"
+pass in quick on em1 reply-to (em1 10.0.0.1) inet proto tcp from ! <DenyAccess> to 10.0.0.2 port = https flags S/SA keep state label "USER_RULE: Allow traffic to proxies"

上記事例ですと、WANインターフェースはプライベートアドレスを使い、死活監視も上流装置（ファイヤウオール又はロードバランサー）に行われているので、インターフェース設定画面の「Block private networks and loopback addresses」を無効にしなければ、正しく動きません。

CARP仮想IPアドレスの設定

CARP を設定する場合は、下記の設定が前提になります：

System→High Avail. Syncで1号機から2号機の同期が設定されている
仮想基盤上でWANインターフェースに対して「無差別モード」、「送信パケットの偽造」、「MACアドレスの偽造」を許可する（第1回参照） VMwareの場合、NICの切断をする等してポリシー例外定義は容易に外れる上、複数サービスのトラフィックが集中してしまうと、無駄な負荷が他のサービスにも回ってしまう恐れがある Firewall→Virtual IPsから新規定義をします：
Type : CARP
Interface : WAN
Address : 共有されるアドレス（サブネットマスクの指定も必要）
VHIDグループの番号と同期パスワードを定義し、設定する（同じネットワーク内で使用されているものと被ってはならない） 1号機で定義しただけで、2号機に定義が伝播し、自動的に2号機の優先度が低く設定されます。

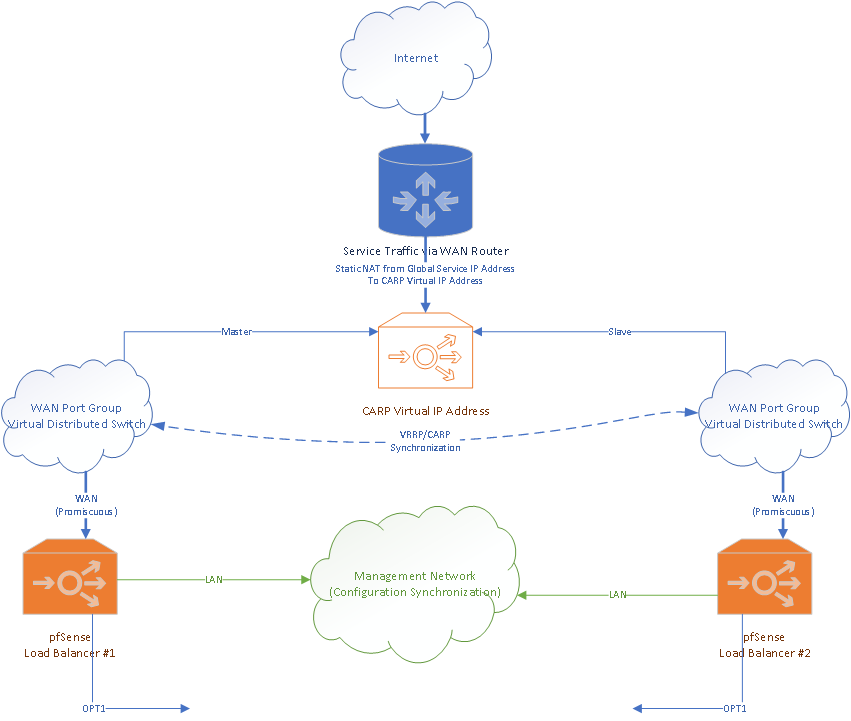

f:id:slapie:20190718182105p:plain — pfSense CARP冗長設計

ファイヤーウオールのルール定義

管理を簡単にするために、下記の定義を推奨します：

CARPに基づいた設計を使う場合、Firewall→Aliases→IPで「VirtualIPs」というアドレス単体のリストを作って、そこにCARPのIPアドレスを入力する（CARPアドレスが複数ある場合、ルールを共通化するためのもの）
Firewall→Aliases→IPで「DenyAccess」というネットワークのリストを作って、空っぽにしておく（これは、今後通信を一切遮断したい対象が発生した場合に備えてのもの）
Firewall→Aliases→IPで「Crawlers」というネットワークのリストを作って、空っぽにしておく（これは、今後通信にレートリミットをかけたい対象が発生した場合に備えてのもの）
Firewall→Aliases→IPで「Monitoring」というネットワークのリストを作って、空っぽにしておく（これは、ICMP死活監視を許可するためのもの、例えば上流の通信装置のファイヤーウオールやロードバランサー等）
Firewall→Aliases→Portsで、「HTTPTraffic」というリストを作って、HTTPとHTTPSのポート番号80と443を入力する Firewall→Rules→WANでルールを定義する：
監視通信をCARPアドレス宛に許可するルール：
- Action / 操作：通過（Pass)
- Address Family / アドレス形式：IPv4
- Protocol / プロトコル： ICMP
- Source / 通信元： Single host or alias → Monitoring
- Destination / 通信先：
  - CARPの場合： Single host or alias → VirtualIPs
  - そうでない場合： WAN address
通信遮断したい相手からのHTTPトラフィックを拒否するルール：
- Action / 操作：拒否（Reject)
- Address Family / アドレス形式：IPv4
- Protocol / プロトコル： TCP
- Source / 通信元： Single host or alias → DenyAccess
- Destination / 通信先：
  - CARPの場合： Single host or alias → VirtualIPs
  - そうでない場合： WAN address
- Destination Port Range / 通信先ポートレンジ： (other) → HTTPTraffic
TCPレートリミットをかけながら、通信許可したい相手（Crawler）からのHTTPトラフィックを許可するルール
- Action / 操作：通過（Pass)
- Address Family / アドレス形式：IPv4
- Protocol / プロトコル： TCP
- Source / 通信元： Single host or alias → Crawlers
- Destination / 通信先：
  - CARPの場合： Single host or alias → VirtualIPs
  - そうでない場合： WAN address
- Destination Port Range / 通信先ポートレンジ： (other) → HTTPTraffic
- Advanced Options :
  - Max. src. conn. Rate : 100 (ホスト毎の新規接続；こちらはあくまで明らかに過剰なトラフィックの一例）
  - Max. src. conn. Rates : 1 （該当期間、秒単位）
通信許可したい相手からのHTTPトラフィックを許可するルール
- Action / 操作：通過（Pass)
- Address Family / アドレス形式：IPv4
- Protocol / プロトコル： TCP
- Source / 通信元： Single host or alias → Crawlers
  - Invert matchで条件反転をさせる（Crawlersでないものを許可する）
- Destination / 通信先：
  - CARPの場合： Single host or alias → VirtualIPs
  - そうでない場合： WAN address
- Destination Port Range / 通信先ポートレンジ： (other) → HTTPTraffic
